| 型號Model：XKMC10-95/70 |
|
| 適用電壓(KV)Applicable voltage：10 |
|
| 主線截面(mm2)Main line：25~95 |
|
| 支線截面(mm2)Branch line：16~70 |
|
| 標稱載流Nominal current(A)：207 |
|
| 外形尺寸(mm)Dimension：A68×B82.5×H108 |
|
| 螺栓數量(枚)Bolt number (pcs)：2 |
|
| 訂貨號Order number：110557 |
| | |
| |
 |
| 型號Model：XKMC10-150/150 |
|
| 適用電壓(KV)Applicable voltage：110 |
|
| 主線截面(mm2)Main line：35~150 |
|
| 支線截面(mm2)Branch line：35~150 |
|
| 標稱載流Nominal current(A)：342 |
|
| 外形尺寸(mm)Dimension：A59.5×B68×H93 |
|
| 螺栓數量(枚)Bolt number (pcs)：2 |
|
| 訂貨號Order number：110558 |
| | |
| |
 |
| 型號Model：XKMC10-185/50 |
|
| 適用電壓(KV)Applicable voltage：10 |
|
| 主線截面(mm2)Main line：95~185 |
|
| 支線截面(mm2)Branch line：16~50 |
|
| 標稱載流Nominal current(A)：162 |
|
| 外形尺寸(mm)Dimension：A78.5×B80×H113 |
|
| 螺栓數量(枚)Bolt number (pcs)：2 |
|
| 訂貨號Order number：110559 |
| | |
| |
 |
| 型號Model：XKMC10-185/95 |
|
| 適用電壓(KV)Applicable voltage：10 |
|
| 主線截面(mm2)Main line：70~185 |
|
| 支線截面(mm2)Branch line：16~95 |
|
| 標稱載流Nominal current(A)：257 |
|
| 外形尺寸(mm)Dimension：A78.5×B80×H113 |
|
| 螺栓數量(枚)Bolt number (pcs)：2 |
|
| 訂貨號Order number：110560 |
| | |
| |
 |
| 型號Model：XKMC10-240/150 |
|
| 適用電壓(KV)Applicable voltage：10 |
|
| 主線截面(mm2)Main line：95~240 |
|
| 支線截面(mm2)Branch line：50~150 |
|
| 標稱載流Nominal current(A)：342 |
|
| 外形尺寸(mm)Dimension：A84×B83×H113 |
|
| 螺栓數量(枚)Bolt number (pcs)：2 |
|
| 訂貨號Order number：110561 |
| | |
| |
 |
| 型號Model：XKMC10-240/185 |
|
| 適用電壓(KV)Applicable voltage：10 |
|
| 主線截面(mm2)Main line：95~240 |
|
| 支線截面(mm2)Branch line：70~185 |
|
| 標稱載流Nominal current(A)：399 |
|
| 外形尺寸(mm)Dimension：A84×B83×H113 |
|
| 螺栓數量(枚)Bolt number (pcs)：2 |
|
| 訂貨號Order number：110562 |
| | |
| |
 |
| 型號Model：XKMC10-240/240 |
|
| 適用電壓(KV)Applicable voltage：10 |
|
| 主線截面(mm2)Main line：95~240 |
|
| 支線截面(mm2)Branch line：95~240 |
|
| 標稱載流Nominal current(A)：476 |
|
| 外形尺寸(mm)Dimension：A89×B85.5×H113 |
|
| 螺栓數量(枚)Bolt number (pcs)：2 |
|
| 訂貨號Order number：110563 |
| | |
| |
 |

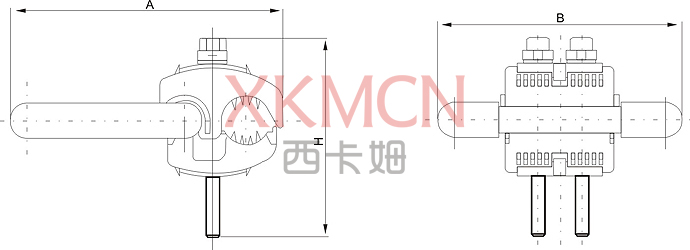

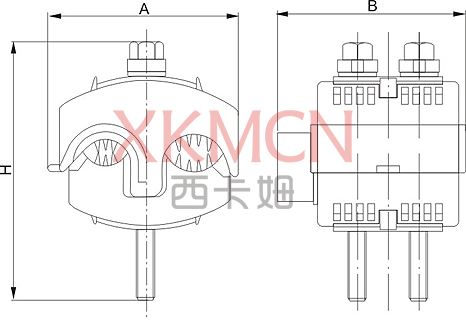

XKMC10系列穿刺線夾主要尺寸
XKMC10 Main dimensions | |
